行业格局变化 - 全球射频前端市场排名第一和第二的Skyworks与Qorvo于2025年10月28日正式宣布合并，此举被解读为战略收缩与抱团取暖，而非强强联合[7] - 国际巨头合并后战略重心转向“巩固移动、拓展国防与AI”，呈现出“放弃低利，聚焦顶级”的收缩态势，导致中国手机产业在高端射频前端模组上的选择变得极为有限，供应链风险高度集中[7] - 巨头战略收缩在广阔的安卓旗舰市场留下了一片亟待填补的“高端真空”，为中国本土企业提供了战略机遇[8] 公司技术突破与产品优势 - 公司Phase8L NSA/SA 5G高集成度L-PAMiD射频前端模组S55051获评2025年“中国芯”优秀技术创新产品，是该赛道唯一获奖企业[3][5] - 该产品是应用于高端/旗舰手机的最新射频前端解决方案，具备SA、NSA等完整功能，代表当前手机终端最高集成度，目前全球仅有该公司与美国Qorvo两家公司可以提供支持联发科、高通全平台的相应产品[5] - 产品布板面积从Phase5N分立方案的240mm²，历经Phase7LE的130mm²，最终在Phase8L上实现74mm²的极致压缩，面积仅为此前分立方案的近三分之一[18] - 公司利用可重构射频前端架构进行有源区域的高集成度设计，其产品有源区面积较国际厂商同类产品小40%左右[22] - 该技术架构通过有源区域面积缩小及性能优化，在一定程度上绕开了对特定高端滤波器资源的绝对依赖，为在资源受限情况下突破高端市场开辟了新路径[12] 市场竞争地位与“同时同质”能力 - 公司已成为国际巨头退潮后，高端/旗舰安卓市场最具实力的技术承接者与供应链保障者[5] - 公司实现了与国际厂商“同时同质”推出最新方案的能力，即在相同时间节点推出性能与质量相当的产品，改变了国产射频前端厂商产品推出一般晚2-3年的历史[11] - 在Phase8L L-PAMiD产品功能上，公司产品支持NSA/SA全功能与全球主流载波聚合，而Skyworks产品仅支持单载波，Qualcomm产品需自身平台配合才能实现完整支持[20] - 此“同时同质”能力并非首次展现，早在2019年5G商用初期，公司便与国际巨头同期推出了5G L-PAMiF产品，实现了国产射频前端在5G时代的首次高端突破，并广泛量产应用于三星、OPPO等全球智能手机机型[13] 市场验证与商业成果 - 公司Phase8L L-PAMiD模组S55051已在vivo等多家头部安卓客户的高端/旗舰机型中量产出货[20] - 搭载该模组的vivo X200s旗舰机型预售首日销量达上一代277%的纪录，成为2025年上半年最畅销的旗舰机型之一[25] - 根据《2025年中国电信终端洞察报告》，vivo X200s手机在3500-5000价位带取得5G性能第一名，验证了公司模组的超强旗舰性能[27] - 在5000元以上价位带取得5G性能第一名的vivo X200 Ultra旗舰手机同样搭载公司5G n79 L-PAMiF产品，双旗舰5G性能评测均为第一名的表现证明了公司已充分具备高端旗舰手机射频方案的供应能力[27] 技术根基与未来前景 - 公司持续实现“同时同质”突破的根基在于其自主研发的可重构射频前端架构，该技术曾荣获2022年“中国通信学会科学技术奖一等奖”，被评价为“达国际领先水平”[11][31] - 公司从技术的“跟跑者”成为市场的“并行者”，标志着中国射频芯片产业进入新阶段，一条以自主创新为基石、以市场验证为牵引的高端射频供应链已经打通[33] - 在5G-A深化普及和6G前瞻研发布局的关键时期，公司的实践证明通过持续的底层技术创新与开放的产业链协同，中国射频产业不仅能突破壁垒，更能参与乃至引领下一代技术标准的定义[34]

行业趋势：数据中心机架功率密度迅速提升 - 数据中心机架功率密度因人工智能和高性能计算需求而快速提升，导致每个机架功耗和发热量显著增加[2] - 机架平均功率从八年前的每机架6千瓦提升至当前出货的270千瓦，预计明年将达480千瓦，两年内将出现兆瓦级机架[2] - 冷却基础设施的发展速度难以跟上机架功率密度的提升趋势[2] 技术方案：微流控冷却技术的优势 - 微流控技术将冷却液直接输送到芯片特定区域进行散热，在测试中使运行微软Teams的服务器的散热效率达到其他冷却方式的三倍[2] - 与传统空气冷却相比，微流控技术可将芯片温度降低80%以上[2] - 低温运行使芯片性能提升、更节能且故障率更低，同时允许提高冷却空气温度，减少对冷却器的需求，提升数据中心能效[4] - 该技术通过精准输送冷却液到发热严重区域，大幅降低冷却耗水量，当前行业标准为每千瓦功率每分钟需1.5升水，而10千瓦芯片将需每分钟15升水[4] 公司技术：Corintis的微流控冷却方案 - Corintis开发仿真优化软件，用于设计由精确形状微型通道组成的冷板网络，类似人体循环系统，以实现针对芯片的优化液冷[4] - 公司已扩大增材制造能力，可批量生产通道细如头发丝（约70微米）的铜制零件，且冷板技术与现有液冷系统兼容[4] - 该方法可将冷板散热效果提高至少25%，通过与芯片制造商合作在硅片上刻蚀通道，最终目标为实现十倍散热性能提升[5] - Corintis与芯片制造商合作，利用其热仿真平台以毫米级分辨率编程测试芯片散热，充当芯片设计与冷却系统设计的桥梁[7] 未来发展：冷却技术与芯片设计的融合 - 未来发展方向是将冷却流程与芯片设计合二为一，通过将微流体冷却通道直接蚀刻在微处理器封装内部，而非外围冷板，以突破热传递瓶颈并实现十倍冷却性能提升[8] - Corintis已生产超过1万块铜冷板，正提升产能目标在2026年底前达到年产100万块，并在瑞士开发直接在芯片内部制作冷却通道的原型生产线[8] - 公司宣布在美国开设客户服务办事处，在德国慕尼黑设立工程办公室，并完成由BlueYard Capital等领投的2400万美元A轮融资[8]

无线接入网（RAN）芯片市场格局 - 爱立信、诺基亚和三星是欧美市场主要RAN软件开发商，因中国供应商被排除在外[2] - RAN芯片市场竞争程度低，运营商依赖少数芯片制造商，爱立信和三星依赖英特尔，诺基亚依赖Marvell[3] - 开放式无线接入网（Open RAN）未能带来芯片选择的多样性[3] 市场趋势与规模变化 - 无线接入网（RAN）产品市场收入从2022年的450亿美元骤降至2024年的350亿美元[3] - 虚拟无线接入网（Virtual RAN）在2023年仅占RAN计算或基带子领域的10%，预计到2028年份额将翻一番以上[5] - 芯片研发成本高昂，为日渐萎缩的RAN领域专门研发芯片的合理性受到挑战[3] 主要供应商战略调整 - 爱立信将年度研发支出（去年总额约57亿美元）的一部分投入专用集成电路（ASIC）研发，同时依赖英特尔，并探索硬件和软件分离[6] - 三星是虚拟RAN产品最大的主流供应商，其RAN方案完全是虚拟的，处理器全部来自英特尔[7] - 诺基亚移动网络业务集团面临财务压力，今年前九个月营业亏损6400万欧元，销售额53亿欧元[13] 芯片供应商动态与竞争 - 英特尔是爱立信和三星的主要合作伙伴，但其销售额增长缓慢（第三季度仅增3%至137亿美元），股价自2023年底以来下跌三分之一[9] - AMD是英特尔最自然的替代方案，其第三季度销售额同比增长36%至约92亿美元，股价同期上涨78%[9] - 英伟达斥资10亿美元收购诺基亚3%的股份，条件是将资金用于设计可在英伟达GPU上运行的5G和6G产品[12] 技术发展与挑战 - 虚拟RAN以通用处理器取代定制芯片，英特尔Granite Rapids处理器系列表明其与专用芯片在性能和成本方面的差距已显著缩小[5] - 爱立信面临的主要问题可能是AMD提供的用于支持前向纠错（FEC）的硬件加速器位于单独的卡上，而非集成到主处理器[9] - 三星试验一套虚拟RAN软件，部署在AMD处理器上时无需任何硬件加速器，可能实现纯软件前端纠错（FEC）[10]

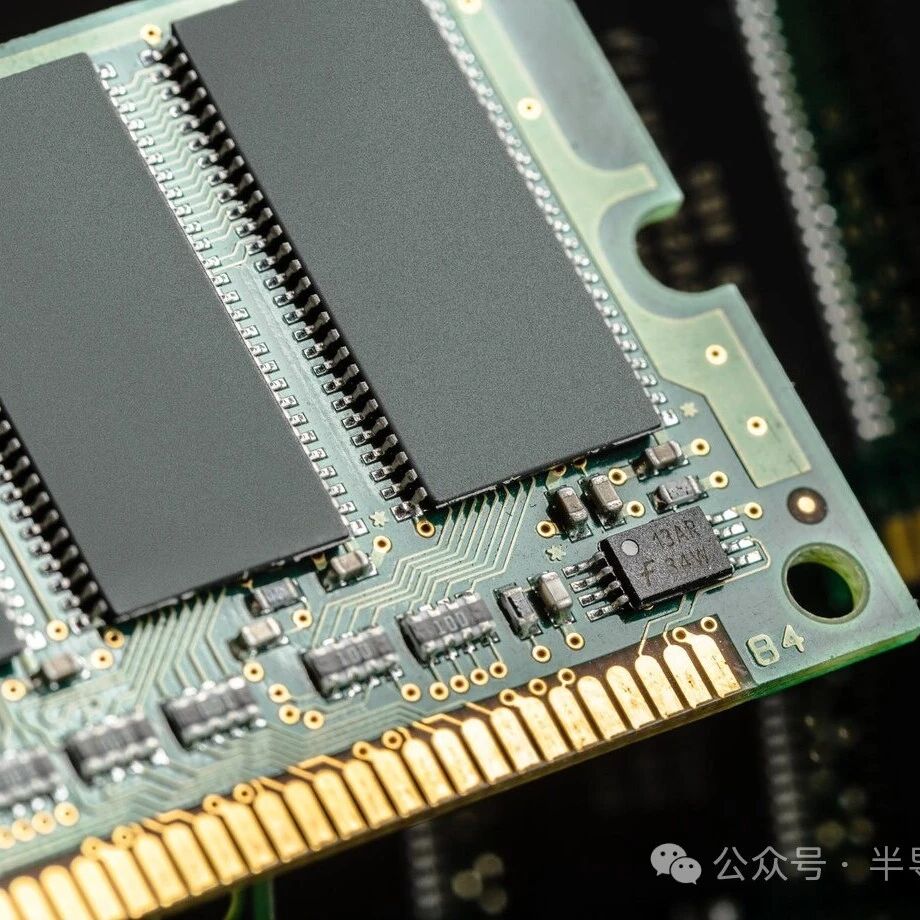

DRAM市场转向长期合同 - DRAM价格谈判周期从按月或按季度调整为六个月或更长的长期供货合同，市场甚至开始讨论2027年的供货合同[2] - 需求方企业积极响应半年期合同，因预计明年DRAM供应严重短缺将持续推高价格，产生的购买需求比2017年的超级周期市场更为强劲[2] - 从今年下半年开始，合同周期从季度合同调整为半年或更长，需求方不仅愿意提供高于市场价格的价格，还希望签订至少六个月的供货保障合同[3] AI驱动DRAM需求激增 - ChatGPT等大型语言模型的出现凸显GPU作用，采用多层堆叠DRAM的高带宽内存面临供应短缺，NVIDIA等美国大型科技公司通过签订年度长期合同确保从SK海力士和三星电子获得HBM芯片[2] - OpenAI和Meta宣布了价值数千亿韩元的AI基础设施投资计划，全球各大公司和政府纷纷建设数据中心，导致包括DDR、GDDR和LPDDR在内的通用DRAM需求激增[3] - DRAM需求显著增长主要集中在美国和中国企业，三星电子和SK海力士正在与主要需求企业签订关于明年供货的半年期合同[3] DRAM库存下降与供应紧张 - 三星电子半导体事业部第三季度末的产品及商品库存资产为3.404万亿韩元，较上一季度下降14.6%（5804亿韩元）[4] - SK海力士今年第三季度的产品及商品库存资产为2.152万亿韩元，较去年年底减少3689亿韩元[4] - SK海力士已完成明年所有DRAM供货合同，并正在进行2027年的供货谈判，由于DRAM已售罄，需求方纷纷转向三星电子[5] DRAM价格大幅上涨 - 三星电子正在讨论将DRAM供货价格提高40%以上的计划[5] - DRAM合约价格目前同比上涨约170%，TrendForce将第四季度DRAM市场环比增长预期上调至18%-23%[6] - 由于原本按月或按季度签订的半导体合同现在改为按半年续签，价格再次上涨，到2027年长期供货合同的价格将高于当前水平[5] 供应链分配收紧与捆绑销售 - 全球DRAM内存供应严重短缺，导致台湾部分分销商强制要求客户按1:1的比例购买主板和DRAM内存条，否则将面临完全无法购买内存的风险，这种分配控制方式在DRAM行业尚属首次[5][6] - 分销商利用高需求的内存模块促进主板销售，华硕、技嘉、微星以及中国主板厂商链科是这种做法的直接受益者，捆绑销售政策引发了主板的热销[6] - 随着超大规模数据中心和智能手机制造商继续抢占大部分可用容量，下游买家可能会面临新的障碍[6] OEM厂商面临成本压力 - 摩根士丹利下调了主要OEM厂商的评级，戴尔的评级从增持大幅下调至减持，惠普、华硕和和硕则从中性下调至增持，将大多数公司的目标股价下调了约20%[7] - 微软估计高端服务器的内存成本占其物料成本的40%，通用服务器占比30%，标准PC和"AI"PC分别占比20%和15%[7] - OEM/ODM厂商很可能会自行承担部分DRAM成本从而降低利润率，而不是将所有成本转嫁给客户[7] 苹果公司的供应链策略 - 苹果在DRAM短缺全面爆发之前大量购入，并与铠侠签订了长期协议，据推测铠侠为其生产了一部分DRAM[8] - 鉴于苹果公司过去处理此类危机的惯例，Mac、iPad和iPhone的价格即便上涨涨幅也可能很小，并且在短期内仍将保持充足的供应[8]

公司技术与产品 - 公司开发了一种名为“芯片组”（chiplet）的小型专用计算机芯片，可安装在负责人工智能核心运算的处理器附近 [2] - 该芯片组技术旨在更精确地输送电力，从而更高效地为计算机供电 [2] - 芯片组比指尖还小，设计为紧贴计算机处理器，以减少计算机系统中传输的能量损耗 [4] - 应用该技术后，计算机系统可在保持相同计算能力的情况下，耗电量减少一半 [3] 公司融资与治理 - 公司近期成功为其技术研发筹集了2500万美元的新投资 [2] - 英特尔前首席执行官帕特·盖尔辛格将加入公司董事会，其所在的风险投资公司Playground Global参与了此轮融资 [2] - 另一投资方Celesta Capital的管理合伙人包括现任英特尔首席执行官陈立武 [2] 行业背景与潜在影响 - 大型数据中心的耗电量可能相当于一座城市的用电量，人工智能的快速发展进一步加剧了能源需求 [3] - 能源危机正使俄勒冈州及全美各地的电力供应紧张，并减缓了新型计算技术的发展 [4] - 该技术有助于缓解数据中心电力消耗飙升造成的能源危机，并可能催生人工智能的新应用和系统新设计 [3] - 公司创始人预见该技术将产生巨大影响，并可能为波特兰地区带来人工智能方面的活力 [2][3] 公司基本情况 - 公司名为PowerLattice，是一家位于温哥华的初创公司，约有20名员工 [2][3] - 公司由三位创始人共同创立，其中两位在温哥华总部工作，联合创始人兼首席执行官邹鹏曾是英特尔电路设计师及高通工程总监 [3] - 公司最近将总部迁至温哥华东部一处更大的办公空间，以便未来发展 [3]

行业背景与核心痛点 - 端侧智能设备对AI计算需求呈爆发式增长，应用场景包括智能汽车、AI PC、物联网和移动终端的大模型应用 [2] - 端侧AI规模化落地的核心痛点包括算力受限、带宽瓶颈和开发门槛高 [2] - NPU作为AI计算专用引擎，正成为推动端侧智能落地的关键力量 [2] 公司战略与产品发布 - 安谋科技于2025年11月13日在上海正式发布专为大模型而生的新一代“周易”X3 NPU IP [3] - 此次发布是公司“All in AI”战略和“AI Arm CHINA”战略发展方向的关键实践 [3][5] - 公司自2018年布局NPU领域以来，已成功交付5代NPU产品并实现终端商业落地，拥有本土全栈式研发团队 [10] - 公司将持续加大投入，整合顶尖研发资源，为生态伙伴提供从硬件、软件到技术服务的全流程解决方案 [8] 硬件架构革新 - “周易”X3采用专为大模型设计的最新DSP+DSA架构，完成了从定点到浮点计算的关键转变 [13] - 单Cluster最高支持4个Core，具备8–80 FP8 TFLOPS的灵活算力配置，单Core带宽高达256GB/s [15] - 自研解压硬件WDC能让大模型Weight软件无损压缩后获得额外15%-20%的等效带宽提升 [15] - 新增W4A8/W4A16计算加速模式，通过低比特量化大幅降低带宽消耗，支持云端大模型向端侧高效迁移 [17] - 集成AI专属硬件引擎AIFF与专用硬化调度器，实现超低至0.5%的CPU负载与低调度延迟 [17] - 支持int4/int8/int16/int32/fp4/fp8/fp16/bf16/fp32等多精度融合计算，灵活适配从传统CNN到前沿大模型的多样化数据类型需求 [23] 软件生态与性能表现 - 搭载全新升级的Compass AI软件平台，广泛兼容TensorFlow、PyTorch、Hugging Face、ONNX等主流AI框架，原生支持Hugging Face模型库 [17] - Compass AI平台已覆盖超160种算子与270多种模型，包括LLM、VLM、VLA及MoE等前沿模型，支持GPTQ等主流量化方案 [19] - 平台已将Parser、Optimizer、Linux Driver等核心组件开源，提供丰富的调试工具和易用的DSL算子编程语言，允许客户开发自定义算子 [19] - 在实际测试中，CNN模型性能较上一代“周易”X2产品提升30%-50%，多核算力线性度达70%-80% [23] - 同算力规格下，AIGC大模型能力提升10倍，Llama2 7B大模型Prefill阶段算力利用率高达72%，Decode阶段有效带宽利用率超100% [23] 应用场景与赋能领域 - “周易”X3 NPU IP的应用场景已全面覆盖基础设施、智能汽车、移动终端、智能物联网四大核心领域 [28] - 在基础设施领域，支持CNN与大模型等多样结构的AI模型加速，为数据中心及边缘计算节点提供核心算力 [30] - 在智能汽车领域，可为ADAS系统的自动泊车功能提供高性能AI算力，也能支持IVI系统的语音与视频智能互动 [30] - 在移动终端领域，可实现AI PC、AI手机的超分渲染，并支持基于大模型的AI Agent应用 [30] - 在智能物联网领域，为智能网关、智能IPC等设备提供本地AI推理能力，提升响应速度并保障隐私安全 [30] - 产品家族技术演进路径清晰：Z1系列赋能AIoT基础感知，X2系列实现端侧多模态AI流畅运行，X3系列展现主流大模型的文生文、文生图、图生文等复杂认知能力 [31] 未来发展方向 - 将持续强化计算架构的通用计算能力与扩展能力，提升单核Scale-up/Down与多核Scale-out性能，探索多Die、多Chip协同技术 [33] - 软件层面将优化编程模型，打造更友好的软件使用界面与层次化完备的接口，支持更多数据格式与网络结构 [33] - 将深化开放生态布局，拓展更多合作模式，推动软硬件协同开发与高效部署 [33] - 公司致力于为中国智能计算“芯”生态的发展助力赋能，为国内“AI+”产业升级构建坚实的智能计算基石 [35]

事件核心：沃尔沃与Luminar合同取消 - 沃尔沃汽车宣布取消与激光雷达公司Luminar签订的五年合同，原因是Luminar未能履行合同义务，沃尔沃旨在限制供应链风险敞口[2] - Luminar公司正面临严重财务危机，近期拖欠多笔贷款，并已警告投资者公司可能不得不申请破产[2] Luminar公司背景与技术 - Luminar由时年16岁的Austin Russell于2012年创立，专注于开发1550nm波长的新型激光雷达[4] - 公司技术优势在于1550nm波长激光雷达对眼睛更安全，其发射光子数量是905nm激光器的17倍，分辨率潜力是后者的17倍，探测范围潜力是其4倍[4][6] - 在实际道路场景测试中，1550nm激光雷达分辨率是905nm激光雷达的5倍以上，探测范围约为其2倍[8] - Luminar在2018年宣布激光雷达量产，当时计划每季度生产5000个单元，到2019年底实现每8分钟生产一个单元[10] Luminar与沃尔沃的合作历史与破裂 - 2020年，Luminar与沃尔沃达成关键合作，沃尔沃计划于2022年开始生产配备Luminar激光雷达的汽车，此项合作也助推了Luminar通过与SPAC合并上市，交易后市值达34亿美元[10] - 双方过去十年保持密切合作关系，沃尔沃曾投资Luminar并帮助其将技术应用于首批量产车型，合作关系具有互惠互利性[10][11] - 冲突于2024年10月31日公开化，沃尔沃决定不再将Luminar的"Iris"激光雷达作为其EX90和ES90车型的标准配置，并推迟了下一代"Halo"传感器的采用决定[14] - Luminar已向沃尔沃提出重大损失索赔，并暂停了Iris传感器的进一步供应承诺[14] Luminar的经营困境与战略转变 - 2025年第三季度，Luminar营收为1870万美元，环比增长约20%，同比增长21%，当季交付约5400个IRIS传感器，绝大部分供应给沃尔沃[13] - 公司正积极开拓非汽车市场，其LSI光子业务目前约占年收入的三分之一，公司已暂停发布2025年财务预期，并评估出售公司资产或整个业务的可能性[13] - 为应对危机，Luminar近期裁员25%，并试图将公司或部分业务出售给潜在买家，公司目前正接受美国证券交易委员会的调查[15] 全球与中国激光雷达市场格局 - 全球汽车激光雷达市场预计将从2024年的8.61亿美元增长到2030年的38.04亿美元，复合年增长率为28%[17] - 中国激光雷达厂商已占据市场主导地位，禾赛科技、RoboSense、华为和Seyond四家中国厂商在全球汽车激光雷达市场（含乘用车和无人驾驶出租车）中合计占据88%的市场份额[20] - 在乘用车细分市场，RoboSense以29%的份额位居榜首，华为占24%，前四家中国厂商合计占据92%的市场份额[21] - 中国企业凭借成本优势、规模优势和政府支持占据主导，而西方厂商面临更高成本和更慢的市场普及速度[21] 激光雷达技术发展趋势 - 905nm（或940nm）波长因成本效益仍是激光雷达制造商首选，预计未来五年内不会改变，1550nm波长技术成本高昂，难以满足OEM要求[21] - 发射器技术正从EEL转向VCSEL，后者因尺寸小、功耗低和阵列可扩展性强等优点获得广泛应用[22] - 接收器技术从APD转向灵敏度更高的SiPM和SPAD，SPAD-SoC堆叠结构因能降低尺寸、延迟和成本而兴起[22] - 激光雷达性能快速提升，最新一代产品分辨率将达到2400万点/秒，探测距离约300米，随着产量增加和技术发展，2025年后一些入门级激光雷达价格将在200美元左右[23]

人工智能计算网络瓶颈与行业转变 - 人工智能工作负载导致传统电气网络技术不堪重负，计算能力每三个月翻一番，远超摩尔定律预测速度 [2] - 行业正发生根本性转变，从电气连接转向使用光传输数据的光子学技术，以解决速度瓶颈 [2][3] - 对更快数据传输速度的需求在加速增长，每个新人工智能模型都需要更强大的计算能力在更多芯片间传输 [6] 光子学初创公司的发展与融资 - 光子学初创公司吸引数十亿美元风险投资，Lightmatter筹集超5亿美元后估值达44亿美元 [3] - PsiQuantum估值达70亿美元，并从贝莱德和英伟达风险投资部门获得10亿美元融资 [3] - Celestial AI 从富达、贝莱德和老虎环球基金筹集2.5亿美元，英特尔首席执行官加入其董事会 [5] - 光子学技术曾被认为落后、昂贵且用途有限长达25年，人工智能热潮使其重新受到关注 [3] 行业巨头战略布局与竞争 - 英伟达在2020年斥资70亿美元收购网络公司Mellanox Technologies，并收购Cumulus Networks，押注GPU在大型数据中心集群的潜力 [3] - 市值1.7万亿美元的博通是谷歌、Meta和OpenAI定制数据中心芯片的首选合作伙伴，准备推出新型网络芯片Thor Ultra [4] - ARM计划以2.65亿美元收购网络公司DreamBig，其知识产权对纵向和横向扩展网络至关重要 [5] - 博通和Marvell等老牌企业拥有与超大规模数据中心运营商合作的专业知识和资源，知道如何扩展规模 [6] 光子学技术前景与挑战 - Lightmatter制造利用光连接芯片的硅光子器件，声称创造了世界上速度最快的AI芯片光子引擎 [5] - 光子学技术造价昂贵，需要高度专业化的设备，并且必须与现有的电力系统集成，面临挑战 [5] - 行业向高度定制化方向发展，这可能更有利于拥有现有客户关系和财力雄厚的大型企业，而非初创公司 [6] - 赢得网络军备竞赛的公司将掌控驱动下一代人工智能的基础设施，连接芯片的公司可能与芯片本身一样重要 [7]

地缘政治事件与行业影响 - 荷兰政府与中国因Nexperia事件引发的僵局凸显了半导体供应链的脆弱性，对话对于防止争端升级至关重要[2] - 荷兰政府接管Nexperia关键决策权导致中国中断关键汽车零部件出口，扰乱了欧洲及其他地区的汽车生产[2] - 随着中国恢复部分Nexperia芯片出口，僵局出现缓和迹象，荷兰政府派遣代表团寻求双方都能接受的解决方案[2] - ASML首席执行官认为两国紧张关系短期内不会对公司造成影响，危机的大部分已经过去[3] ASML的公司概况与市场地位 - ASML是全球唯一一家能够生产极紫外光刻机的公司，该技术是制造最先进半导体芯片的关键[5] - 公司2024年净销售额达283亿欧元，目前市值超过3500亿欧元，是欧洲最有价值的公司[5] - 公司为台积电和英特尔等客户提供设备，用于制造从智能手机到人工智能加速器等各种产品的先进芯片[3] - 公司在全球拥有超过44,000名员工[5] ASML的核心竞争优势 - 竞争优势源于其极紫外光刻技术以及在物理学、光学和材料科学领域的突破性进展[5] - 围绕技术建立了由5000多家供应商组成的生态系统，其中80%的供应商位于欧洲[7] - 英特尔、台积电和三星曾直接投资其极紫外光刻项目，加速了技术研发并分担了风险[6] - 欧洲在保留专业知识方面具有结构性优势，人才基础更加根植于当地，使技术更难复制[7] ASML的企业文化与领导理念 - 公司文化强调开放性和好奇心，领导团队平易近人，没有严格的等级制度[8] - 创新由为客户创造的价值驱动，而非内部政治[8] - 领导层需具备长远眼光和克制作风，强调对客户信任和行业责任感[6] - 领导风格注重谦逊真诚、透明公开和勇于承担责任[8] 未来展望与战略重点 - 公司专注于拥有合适的产品、与客户建立良好关系以及进入未来至关重要的市场[9] - 领导力视角从个人认可转变为思考如何创造改变，从而获得更大的创造空间[9][10] - 公司认识到无法控制宏观经济或地缘政治，但通过做好核心业务能够应对风暴[9]

文章核心观点 - 英特尔在先进封装技术领域（特别是EMIB和Foveros）具备竞争优势，并正吸引苹果和高通等主要芯片设计公司的兴趣 [2][7][9] - 由于台积电先进封装产能被英伟达和AMD等大客户占据，面临供应瓶颈，为英特尔提供了潜在的市场机遇 [7] 行业需求与竞争格局 - 高性能计算成为行业标配后，对强大计算解决方案的需求增长速度已超过摩尔定律带来的提升 [2] - 为满足需求，AMD和英伟达等厂商采用先进封装技术将多个芯片集成到单个封装中，以提高芯片密度和平台性能 [2] - 先进封装解决方案已成为供应链不可或缺的一部分，台积电多年来一直主导该领域 [2] 英特尔先进封装技术 - EMIB技术利用小型嵌入式硅桥连接多个芯片组，无需像台积电CoWoS那样使用大型中介层 [4] - 基于EMIB，英特尔还提供Foveros Direct 3D封装技术，该技术利用TSV在基片上进行堆叠 [4] - Foveros是业内最受推崇的解决方案之一，并获得英伟达首席执行官黄仁勋的赞赏 [4][9] 市场动态与客户兴趣 - 苹果公司招聘DRAM封装工程师，要求具备包括EMIB在内的先进封装技术经验 [2] - 高通为其数据中心业务部门招聘产品管理总监，同样要求熟悉英特尔的EMIB技术 [2] - 苹果、高通和博通等公司加紧定制芯片竞争，选择英特尔的方案被视为一种重要举措 [7]
